ALAT DAN BAHAN UNTUK MEMBUAT JARINGAN

BAHAN:

Personal Komputer (PC)

Tipe personal computer yang digunakan di dalam jaringan akan sangat menentukan unjuk kerja dari jaringan tersebut. Komputer dengan unjuk kerja tinggi akan mampu mengirim dan mengakses data dalam jaringan dengan cepat.

LAN Card / Modem

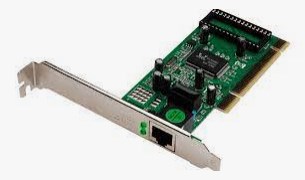

LAN Card (Kartu Jaringan) adalah adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Modem adalah singkatan dari modulator-demodulator yaitu alat yang digunakan untuk menghantar dan menerima data dari sebuah PC ke PC lainnya melalui kabel telephone.

Hub

Hub adalah komponen jaringan komputer yang memiliki colokan (port-port), jumlah portnya ini mulai dari 8,16, 24, sampai 32 port. Pada umunya hub digunakan untuk menyatukan kabel-kabel network dari tiap workstation, server atau perangkat lainnya. Dengan kata lain Hub sama halnya seperti sebuah jembatan yang dapat menghubungkan beberapa kota atau provinsi.

Switch



Switch pada prinsipnya sama dengan hub bedanya switch lebih pintar daripada hub karena mampu menganalisa paket data yang dilewatkan padanya sebelum dikirim ke tujuan. Selain itu switch juga memiliki kecepatan transfer data dari server ke workstation atau sebaliknya.

Switch adalah komponen jaringan yang di gunakan untuk menghubungkan beberapa HUB untuk membentuk jaringan yang lebih besar atau menghubungkan komputer2 yang mempunyai kebutuhan bandwidth yang besar. Switch memberikan unjuk kerja yang jauh lebih baik dari pada HUB dengan harga yang sama atau sedikit lebih mahal.

Switch terbagi dalam 2 tipe utama: switch layer-2 dan layer-3. Switch layer-2 beroperasi pada layer data-link model OSI dan berdsarkan terknologi bridging. Switch tipe ini membangun koneksi logika antar port berdasarkan pada alamat MAC. Switch layer-2 dapat digunakan untuk memecah jaringan yang sedang berjalan ke dalam collision domain yang lebih kecil untuk meningkatkan unjuk kerja.

Switch layer-3 beroperasi pada layer-3 dari model OSI dasar teknologi routing. Switch tipe ini membangun koneksi logika antar port berdasarkan alamat jaringan. Switch-switch ini dapat digunakan untuk menghubungkan jaringan-jaringan yang berbeda di dalam suatu internetwork. switch layer-3 kadang-kadang di sebut Switch routing atau switch multilayer.

switch multilayer

Repeater

Repeater adalah sebuah komponen yang berfungsi memperkuat sinyal. Sinyal yang diterima dari satu segmen kabel LAN ke segmen LAN berikutnya akan dipancarkan kembali dengan kekuatan sinyal asli pada segmen LAN pertama sehingga dengan adanya repeater ini, jarak antara dua jaringan komputer dapat diperluas

 Router

Router memiliki kemampuan untuk menyaring atau menfilter data yang lalu lalang di jaringan berdasarkan aturan atau protocol tertentu. Sama seperti hub/switch, router juga dapat digunakan untuk menghubungkan beberapa jaringan seperti jaringan model LAN, MAN, bahkan WAN

Kabel UTP



Unshielded Twisted-Pair (disingkat UTP) adalah sebuah jenis kabel jaringan yang menggunakan bahan dasar tembaga, yang tidak dilengkapi dengan shield internal. UTP merupakan jenis kabel yang paling umum yang sering digunakan di dalam jaringan lokal (LAN), karena memang harganya yang murah, kinerja yang ditunjukkannya juga relatif bagus

Konektor

Konektor digunakan sebagai sarana penghubung antara kabel dengan colokan NIC (Network Interface Card) yang ada pada komputer Anda. Jenis konektor ini disesuaikan dengan tipe kabel yang digunakan misalnya Konektor RJ-45 berpasangan dengan kabel UTP/STP, konektor BNC/T berpasangan dengan kabel coaxial dan konektor ST berpasangan dengan kabel fiber optic.

Konektor  RJ-45

Konektor RJ-45 adalah kabel Ethernet yang biasa digunakan dalam topologi jaringan komputer LAN maupun jaringan komputer tipe lainnya. Konektor RJ-45 ini memiliki konfigurasi tiga macam, sesuai dengan perangkat yang ingin dihubungkannya menggunakan kabel UTP 5 E.

ALAT:

Tang Crimping



Tang krimping adalah alat untuk memasang kabel UTP ke konektor RJ-45 / RJ-11 tergantung kebutuhan. Bentuknya macam-macam ada yang besar dengan fungsi yang banyak, seperti bisa memotong kabel, mengupas dan lain sebagainya. Ada juga yang hanya diperuntukan untuk crimp RJ-45 atau RJ-11 saja. Contoh gambarnya seperti ini.

Fungsi Tang Crimping:

    Memotong kabel

    Melepas pembungkus kabel

    Memasang konektor

Tester



Digunakan untuk menguji hasil pemasangan kabel sudah benar atau belum.

Cara Mengecek Kabel Jaringan dengan Tester

Langkah-langkah yang harus dilakukan untuk mengetahui kabel jaringan masih bagus atau sudah ada yang putus adalh sebagai berikut :

1.Siapkan tester dan pastikan bahwa baterai yang ada di dalam tester masih bisa digunakan.

2.Siapkan kabel jaringan yang akan kita test.

3.Sambungkan ujung kabel jaringan pada tester lalu ujung yang satunya juga disambungkan ke tester.

4.Setelah kedua ujung tersambung. Nyalakan tester dengan cara menekan tombol on pada tester.

Perhatihkan lampu-lampu yang ada pada tester. Lampu-lampu itu akan menyala secara bergiliran. Jikasemua lampu menyala dengan bagus maka kabel jaringan masih bagus dan jika lampu ada yang tidak menyala maka kabel jaringan ada yang putus dan harus diganti.

Obeng

Kita membutuhkan obeng agar dapat membuka pc dan memasangkan LAN Card pa pc yang memiliki LAN card
