konfigurasi Routing Static Pada Linux Debian

Router

Router adalah perangkat yang digunakan sebagai penghubung antar dua atau lebih jaringan (network) untuk meneruskan paket data dari satu jaringan ke jaringan lainnya. Sedangkan PC Router merupakan Router yang di buat dari sebuah  PC yang dijadikan sebagai Fungsi Router yang dijanlakan dengan sistem operasi dan kebanyakan sistem operasi yang digunakan adalah berbasis OS (Operation System) Linux sehingga biasa di sebut Linux Based Router.

kali ini kita akan membahas bagaimana cara membuat sebuah PC Router menggunakan Linux Debian seperti gambar topology di bawah ini.

Peralatan yang dibutuhkan adalah :

• 4 unit PC, 3 unit client terdiri dari OS linux, windows dan 1 unit untuk PC Router dari Linux Debian
• 1 Lan Card dipasang pada masing PC client , sedangkan pada PC Router dibutuhkan 2 Lan Card.
• 2 buah kabel UTP yang terhubung secara cross, masing-masing minimal panjanganya 2 meter (sesuaikan)

Baiklah langsung saja kita masuk kebagian cara "konfigurasi Routing Static Pada Linux Debian". Tahapan-tahapnnya adalah sebagai berikut :

1.Tahap pertama buka terminal linux Debian anda. Kemudian masuk sebagai root dengan cara

   mengetikkan perintah



   su

2.Edit konfigurasi file network interface linux Debian anda, dengan cara mengetikkan perintah


   nano /etc/network/interfaces

3.Aturlah konfigurasi IP Address network interface sesuai kebutuhan anda, pada pembahasan

   kali ini kita mengggunakaan 3 buah network interface yaitu eth0, eth1, dan eth2. Maka untuk

   memberikan IP Address pada ketiga network interface tersebut secara static dengan cara

   mengisikan konfigurasi seperti berikut :

4.  #eth0
5.  auto eth0
6.  iface eth0 inet static
7.  address 192.168.10.1
8.  netmask 255.255.255.0
9.  network 192.168.10.0
10.broadcast 192.168.10.255
11.
12. #eth1
13. auto eth1
14. iface eth1 inet static
15. address 192.168.50.1
16. netmask 255.255.255.0
17. network 192.168.50.0
18. broadcast 192.168.50.255
19.
20.  #eth2
21.  auto eth2
22.  iafce eth2 inet static
23.  address 192.168.80.1
24.  netmask 255.255.255.0
25.  network 192.168.80.0
       broadcast 192.168.80.255

26.Setelah itu save konfigurasi file interface tersebut dengan menekan tombol ctrl + x  dengan

     nama yang sama, seperti gambar di bawah ini.

27.Untuk mengaktifkan konfigurasi IP Address pada masing network interface yang telah kita

     atur tadi. Maka restart terlbih dahulu service networking dengan cara mengetikkan perintah

     /etc/init.d/networking restart

28.Ceklah konfigurasi ke tiga interface yang telah anda setting tadi dengan cara mengetikkan perintah

      ifconfig eth0 && ifconfig eth1 && ifconfig eth1

29.Lihat konfigurasi routing table yang telah diterapkan dengan mengetikkan perintah

router -n
pada terminal linux Debian anda seperti gambar di bawah ini.

30.Untuk melewatkan paket IP Address yang berbeda network pada setiap interface jaringan dari

     satu port ke port lain. Maka service ip forwading perlu di atur. File konfigurasinya terletak

     pada directory /proc/sys/net/ipv4 dengan mengetikkan perintah

     nano /proc/sys/net/ipv4/ip_forward

31.Isikan nilai "1" , kemudian save konfigurasinya seperti gambar di bawah ini.

32.Untuk mencek nilai konfigurasi file ip_forward yang telah di setting tadi maka ketikkan perintah

cat /proc/sys/net/ipv4/ip_forward

pada terminal linux Debian anda seperti gambar di bawah ini.



33.Untuk mengaktifkan service ip forwarding yang telah di setting tadi maka ketikkan perintah

sysctl -p

34. Konfigurasi IP Address pada network interface client 1 Linux Ubuntu adalah :
35. #interface eth0
36 .auto eth0
37. iface eth0 inet static
38. address 192.168.10.2
39. netmask 255.255.255.0
40. network 192.168.10.0
41. broadcast 192.168.10.255
      gateway 192.168.10.1

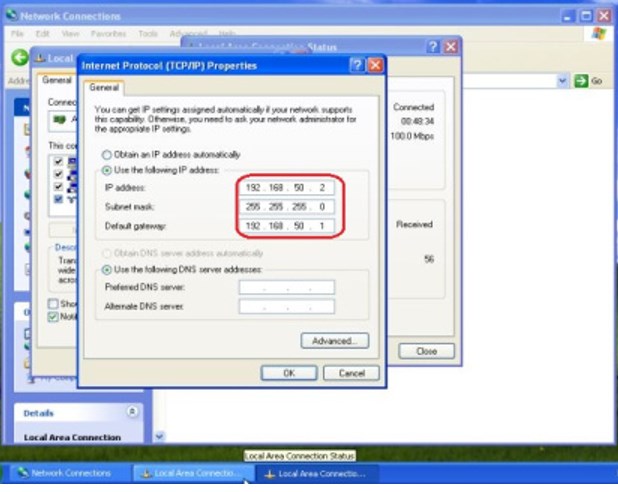

42.Konfigurasi IP Address pada network interface client 2 yaitu windows XP seperti gambar berikut.

43.Berikut settingan IP address untuk network interface client 3 yaitu Linux

44.Melakukan pengujian koneksi dari Linux Debian PC Router kepada ketiga client dengan

     cara  melakukan "ping" terhadap masing-masing IP Address client seperti gambar di bawah ini.

45.Pengujian koneksi dari client 1 (linux Ubuntu) ke client 2 (windows XP), kemudian ke

     client 3 (Linux CentOS) yang mempunyai network yang berbeda dengan cara "ping"

     terhadap IP Address nya masing-masing seperti gambar di bawah ini.

46.Melakukan pengujian koneksi jaringan dengan cara "ping" dari client 2 (Windows XP) ke

     client 1 (Linux Ubuntu), selanjutnya ke client 3 (linux CentOS) seperti gambar di bawah ini.

47.Kemudian melakukan pengujian koneksi jaringan dengan cara "ping" dari client 3 (linux

     CentOS) ke client 1 (Linux Ubuntu), selanjutnya ke client 2 (Windows XP) seperti gambar

     di bawah ini.

Sekian dulu pembahasan mengenai "Cara Konfigurasi  PC Router Pada Linux Debian". Untuk pembahasan konfigurasi lainnya akan di bahas pada artikel selanjutnya. Semoga artikel ini bermanfaat bagi anda
