Berikut langkah-langkahnya :
1 Buka lembar kerja baru pada packet tracer

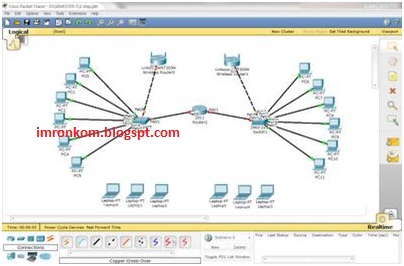

2. Tambahkan beberapa perangkat yang dibutuhkan pada perancangan jaringan ini
dengan cara --> drag icon perangkat yang terletak dikiri bawah pada lembar kerja.
3. Koneksikan semua perangkat tersebut menggunakan wire dengan mendrag icon nya dari kolom Connections pada bagian kiri bawah lembar kerja.
semua koneksi menggunakan straight wire, kecuali koneksi antara AP dan Switch
menggunakan cross wire dan untuk koneksi antara AP dan laptop menggunakan
media wireless.
4. Beri IP Address pada tiap PC, untuk lantai 1 kerena menggunakan network 10.10.10.0/8 maka harus diberi IP yang berada pada network yang sama. contoh nya untuk PC0 menggunakan IP
10.10.10.2/8
10.10.10.2/8
begitu pula untuk semua PC pada lantai 1 beri IP yang berada pada network tersebut.
Untuk lantai 2 karena menggunakan network 20.20.20.0/8, jadi PC pada lantai tersebut harus berada pada network yang sama
Untuk lantai 2 karena menggunakan network 20.20.20.0/8, jadi PC pada lantai tersebut harus berada pada network yang sama
begitu pula untuk PC di lantai 2 beri IP yang berada pada network yang sama.
5. Setelah semua PC mempunyai IP mereka masing, sekarang router harus kita setting. Untuk jaringan pada lantai 1 menggunakan FastEthernet0/0 dengan konfigurasi seperti berikut
Fa0/0 memiliki IP Address 10.10.10.1/8 sebagai gateway dan jangan lupa untuk mencentang kolom 'on' pada Port Status untuk menghidupkan port.
6.Semua proses konfigurasi telah selesailakukan koneksi ping antar PC dan antar network yang berbeda untuk memastikan bahwa jaringan telah saling terkoneksi.
For example, PC1 pada lantai 1 melakukan ping pada PC11 di lantai2
For example, PC1 pada lantai 1 melakukan ping pada PC11 di lantai2
pada gambar menunjukkan bahwa PC11 yang memiliki IP 20.20.20.7 telah mereply pesan yang disampaikan PC1 yang berarti antar network dalam seluruh jaringan telah terhubung melalui router.
Pada dasarnya langkah untuk membuat suatu jaringan komputer itu sama pada Cisco Paket Tracer, tergantung besar kecil jaringan yang ingin kita buat atau jumlah host yang diinginkan. Sekian penjelasan singkat saya tentang Tutorial Perancangan Jaringan Komputer pada Cisco Packet Tracer. Semoga bermanfaat
